HIDE SL SMART BT A150

Kod produktu P925264 00002

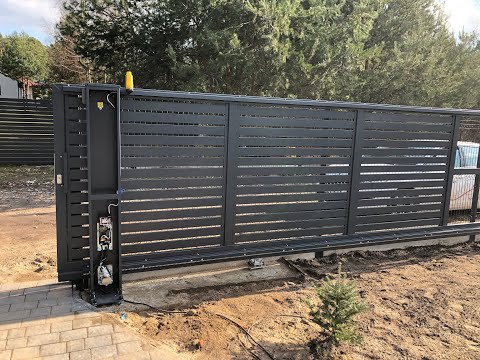

24 V operator with control unit for sliding gates up to 150 kg, to be installed inside the gate post. D-Track and U-Link. Gate panel speed 11 m/min. For steel posts.

Główne cechy

  • Smaller size: the cleanliness and elegance of the solution are improved by the option of incorporating the gear motor, control unit and accessories inside the gate structure, allowing for the automation to be completely hidden.

  • Backup battery (accessory): in the event of a blackout, the backup battery allows for the gate to be opened and closed a number of times without having to manually open the gate using the release mechanism. Designed specifically to be installed inside the gate structure, the backup battery is fully integrated and therefore cannot be seen from the outside by anyone passing through the gate.

  • Magnetic limit switch (accessory): following a power cut and in the absence of the backup battery, the control unit uses this accessory to immediately detect the position of the gate when it is fully closed, avoiding having to make a special movement to find the limit switch. Two versions of the accessory are available, one specifically for steel posts and one specifically for aluminium ones.

  • Easy-to-use release mechanism: if necessary, just use the special release key on the outside of the specially machined post to disconnect the gate from the automation pinion and then open and close the gate manually.

  • U-LINK: A single communications platform for all types of control units and receivers. The innovative connectivity systems developed by BFT, along with the wireless home access automation solutions, are incorporated via the U-Link systems communications protocol.

  • U-CONTROL: Application for the remote management and control of a U-Link device. The device connects to the home wifi network using B-EBA wifi. The application can manage up to 6 users per B-EBA (administrator user + 5 guests).

  • D-TRACK: dynamic movement, providing the necessary thrust to operate safely. This smart torque control system is based on the microprocessor technology of the BFT control units. It acquires data from a number of sensors, updating the level of thrust required for the movement. D-Track also makes it easier for the installer to prepare the legally required certifications. This allows the BFT system to operate correctly, in complete safety, regardless of the weather conditions, the temperature or the amount of mechanical wear.

Deklaracja zgodności Pobierz Informacje
Technologie
  • U-Link
  • Trasa dynamiczna
  • 24V
  • EE LINK
  • ER - READY
  • Kod zmienny

Niezbędny bodziec do bezpiecznego działania. Ten inteligentny system zarządzania momentem obrotowym oparty jest na technologii mikroprocesorowej central BFT. Poprzez pobieranie danych z różnych wskaźników aktualizuje poziom pchnięcia niezbędny do wykonania manewru. D-Track ułatwia ponadto instalatorowi wdrożenie certyfikatów przewidzianych przez przepisy prawa. Tradycyjne centrale nie odczytują dokładnego położenia bramy i w konsekwencji przyjmują stały poziom siły pchania, nie gwarantując stabilnej czułości podczas przesuwu przy otwieraniu i zamykaniu. Urządzenia BFT rejestrują nawet najmniejsze wahania siły bramy lub drzwi spowodowane na przykład różnicami temperatur lub zużyciem; dostarczają w ten sposób silnikowi regularnych informacji o optymalnym momencie obrotowym. Tradycyjna centrala sterująca nie byłaby w stanie wykryć wahań potrzebnej siły pchania i zaczęłaby sygnalizować obecność nieistniejących przeszkód. System BFT gwarantuje zatem maksymalny stopień bezpieczeństwa instalacji i jej niezawodną pracę, niezależnie od warunków klimatycznych, temperatury lub stopnia zużycia mechanicznego.

Precyzyjna, bezpośrednia i niezawodna technologia Technologia BFT zasilana prądem o napięciu 24 V zapewnia optymalne działanie z punktualną regulacją zwalniania podczas zamykania i otwierania. Jej fundamentalnym aspektem jest bezpieczeństwo, gwarantujące błyskawiczne zatrzymanie i zmianę kierunku przesuwu w razie napotkania na przeszkody. Efektywność technologii to gwarancja niezawodności produktu.

Nowy system kodowania do bezpośredniego klonowania pilotów Oparty na technologii mikroprocesorowej system umożliwia sklonowanie każdego pilota MITTO i jego zamianę w pilota PITTO REPLAY. Pierwszy pilot radiowy "przekaże" drugiemu pilotowi prawidłowy kod do automatycznego zapisania w odbiorniku podczas pierwszego użycia. A dzięki zastosowaniu systemu bezpiecznego przesyłu danych Rolling Code podczas wszystkich tych procedur zapewnione jest maksymalne bezpieczeństwo.

By zapewnić bezpieczną transmisję danych. Nadajniki BFT korzystają z systemu kodowania Rolling Code (kod zmienny). zarządzającego w całkowicie bezpieczny sposób sterowaniem i uniemożliwiającego jakąkolwiek ingerencję z zewnątrz. Naciśnięcie przycisku nadajnika wysyła do centrali sterującej każdorazowo inny kod, który można zostać zidentyfikowany jedynie przez nadajnik i zaakceptowany tylko jeden raz. Wygenerowany algorytm uniemożliwia reprodukcję kodu.

rysunek techniczny
Napięcie silnika 24 V
Spowolnienie TAK
Reakcja na uderzenie D-Track
Rodzaj wyłącznika krańcowego Enkoder
Stopień ochrony IP24
Centrala sterująca VENERE BT A HIDE SL
Odblokowywanie Klucz do śrub z łbem sześciokątnym
Moc pobierana 50 W
Łączność TAK
Zasilanie płyty 230 V
Moduł koła zębatego 4
Prędkość skrzydła 11 m/min
Napięcie silnika 24 V
Prędkość skrzydła 11 m/min
Reakcja na uderzenie D-Track
Częstotliwość użytkowania 30 c/h
Blokada mechaniczna
Maks. masa drzwi/bramy 150 kg
Środowisko pracy (maks.) -20 ÷ 50 °C
Zasilanie płyty 230 V
Odblokowywanie Klucz do śrub z łbem sześciokątnym
Centrala sterująca VENERE BT A HIDE SL
Prędkość skrzydła 11 m/min
Łączność TAK
Centrala sterująca VENERE BT A HIDE SL
Moc pobierana 50 W
Blokada mechaniczna
Stopień ochrony IP24
Moduł koła zębatego 4
Środowisko pracy (maks.) -20 ÷ 50 °C
Częstotliwość użytkowania 30 c/h
Reakcja na uderzenie D-Track
Maks. masa drzwi/bramy 150 kg
