E5 BT A

E5 BT A
  • 24V
  • ER - READY
  • Tragitto Dinamico
  • EE LINK
  • U-Link

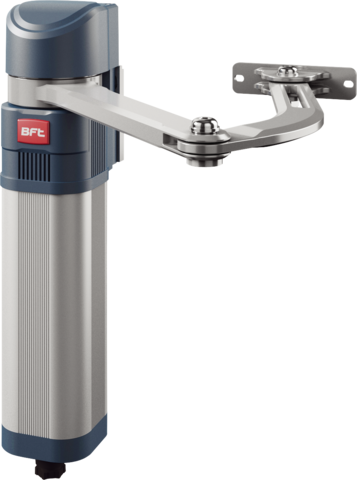

Operatore 24V elettromeccanico reversibile per ante di cancelli battenti pedonali e carrabili ad uso residenziale e condominiale. Le ridotte dimensioni ne consentono l'installazione su pilastri e colonne di piccole dimensioni (larghezza minima richiesta 8cm). L'opzione braccio a slitta permette di superare problemi di vincoli quali muri o ostacoli in prossimità dell'operatore. Il funzionamento a finecorsa è regolato con encoder assoluto. La sicurezza dell'operatore è garantita dal sistema d-track, che determina in modo preciso posizione e forza con cui muovere il cancello, dalla frizione interna all'operatore e dai nuovi bracci articolato e a slitta con geometria anticesoiamento.

E5 BT A

Video

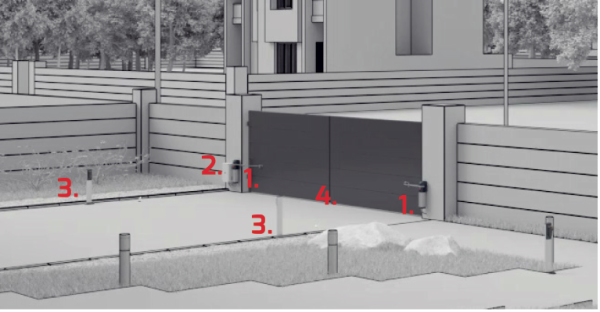

Esempio di installazione su cancello carrabile:
1Operatore E5 BT A18 per cancelli carrabili completo di braccio articolato (possibilità di installazione anche con leva a slitta).
2Centrale di comando Thalia
3Coppia di fotocellule interna
4Elettroserratura verticale
Prevedere coppia di fotocellule esterna con lampeggiante (THEA) oppure coppia di fotocellule + lampeggiante.

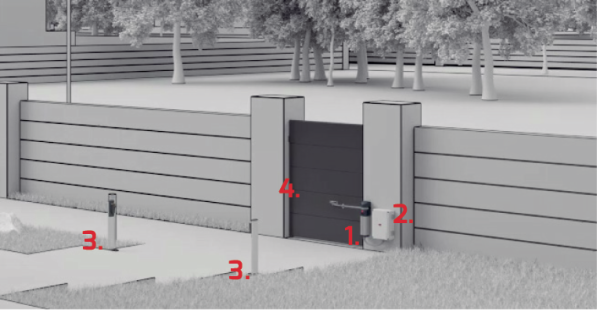

Esempio di installazione su cancelletto pedonale:
1Operatore E5 BT A12 per cancelli pedonali completo di braccio articolato (possibilità di installazione anche con leva a slitta).
2Centrale di comando Thalia
3Coppia di fotocellule interna per l'apertura automatica del cancello
4Elettroserratura orizzontale

Plus di prodotto

  1. Piattaforma U-Link

    Grazie alla centrale Thalia l'operatore E5 BT A è compatibile con il protocollo di comunicazione U-Link, l'esclusiva piattaforma di connettività Bft.

  2. Controllo della coppia D-Track

    Sistema intelligente di gestione della coppia che aggiorna costantemente il livello di spinta del cancello, garantendo la sicurezza della manovra indipendentemente dalle condizioni climatiche, dalla temperatura o dal grado di usura dell'impianto.

  3. Encoder Assoluto

    Grazie all'encoder assoluto, E5 BT A riconosce in qualsiasi momento la posizione del cancello, gestendo con assoluta precisione la fase di rallentamento in apertura e in chiusura.

  4. Facilità d'installazione

    Facilità d'installazione migliorata grazie alla staffa di fissaggio per agganciare l'operatore alla colonna o pilastro. La centrale Thalia è dotata di morsettiere secondo lo standard Bft che semplifica l'individuazione delle uscite/ingressi grazie ai colori e alla numerazione standardizzata, inoltre facilita il cablaggio grazie alle morsettiere estraibili. Estrema semplicità di impostazione dei finecorsa in chiusura e in apertura.

  5. Velocità

    Grazie alla sua velocità E5 BT A12 apre in tempi estremamente ridotti, dai 4,5 ai 6,5 secondi (manovra di 90° con rallentamento) in base al peso e alle dimensioni dell'anta, riducendo al minimo i tempi d'attesa.

  6. Push&Go

    Quando attiva, la funzione Push&Go permette la completa apertura del cancello a seguito di una piccola spinta dell'anta.

  7. Installazione Condominiale

    E5 BT A12 si adatta perfettamente alle installazioni condominiali o in edifici pubblici, permettendo molteplici vantaggi quali l'apertura del cancello dall'interno dell'edificio e la certezza della richiusura del cancello dopo ogni passaggio, riducendo il rischio di lasciare aperto e incustodito il passaggio.

Motivi per automatizzare

  • Per consentire l'accesso diretto al varco al SOLO PERSONALE AUTORIZZATO, tramite codice, chiave o dispositivi quali radiocomando o smartphone.
  • Per CORTESIA verso l'ospite o per AGEVOLARE l'ingresso a chi deve entrare (ad esempio nel caso di trasporto a mano di merci).
  • Per integrare anche il cancello pedonale nel sistema di DOMOTICA dell'abitazione.
  • Per avere la CERTEZZA della RICHIUSURA DEL CANCELLO evitando i varchi lasciati accidentalmente aperti.

Caratteristiche

E5 BT A12E5 BT A18
Centrale di comandoTHALIA BT A80, THALIATHALIA BT A80, THALIA
Condizioni ambientali-20 ÷ 55 °C-20 ÷ 55 °C
grado di protezione (IP)IP44IP44
Frequenza utilizzo100 Cicli/ora20 Cicli/ora
Reazione all’urtoD-TrackD-Track
SbloccoReversibileReversibile
Tipo finecorsaEncoder assolutoEncoder assoluto
Tempo manovra6.5 s14 s
Larghezza max. battente1.2 m1.8 m
Potenza assorbita100 W100 W
Peso max. battente80 kg100 kg
Tensione motore24 V24 V
Alimentazione scheda230 V230 V
InterconnettivitàSiSi
THALIA
Cod. D113745 00002

Applicazione: quadro di comando a display per uno o due operatori elettromeccanici 24 V per cancelli a battente Alimentazione scheda: 230V monofase Alimentazione operatori: 24 V cc 180 W max ogni operatore Caratteristiche principali: morsettiere estraibili con nuovo standard a colori, programmazione semplificata a scenari con display e ricevente bicanale incorporata, antischiacciamento basato su sistema D-Track, rallentamento in apertura e chiusura e autoapprendimento elettronico. Funzioni principali: richiusura automatica, chiusura rapida, apertura parziale, funzionamento a uomo presente Compatibilità: LIBRA, LIBRA R, LIBRA MA R

Applicazione: quadro di comando a display per uno o due operatori elettromeccanici 24 V per cancelli a battente Alimentazione scheda: 230V...

THALIA P
Cod. D113747 00002

Alimentazione scheda: 230V monofase Alimentazione operatori: 24Vdc 240W max ogni operatore Caratteristiche principali: morsettiere estraibili con nuovo standard a colori, programmazione semplificata a scenari con display e ricevente bicanale incorporata, antischiacciamento basato su sistema D-Track, rallentamento in apertura e chiusura e autoapprendimento elettronico Funzioni principali: richiusura automatica, chiusura rapida, apertura parziale, funzionamento a uomo presente, connessione diretta alimentata elettroserratura e elettrocalamita, connessione diretta costa 8K2. Applicazione: quadro di comando a display per 1 o 2 operatori in 24V Compatibilità: LIBRA, LIBRA R, LIBRA MA R

Alimentazione scheda: 230V monofase Alimentazione operatori: 24Vdc 240W max ogni operatore Caratteristiche principali: morsettiere...

LBA
Cod. N734921

Leva per braccio articolato E5 BT A12, E5 BT A18

LS12
Cod. N735057

Leva a slitta corta pedonale per E5 BT A12

LS18
Cod. N735058

Leva a slitta lunga per E5 BT A18

EBD
Cod. P111821

Scheda di espansione ingressi ed uscite per quadro Thalia BT A. Comprende due uscite, due ingressi di comando e quattro ingressi di sicurezza non programmabili.

Scheda di espansione ingressi ed uscite per quadro Thalia BT A. Comprende due uscite, due ingressi di comando e quattro ingressi di...

EBT
Cod. P111822

Scheda di espansione ingressi ed uscite per ZARA BT A. Comprende due uscite, due ingressi di comando e quattro ingressi di sicurezza non programmabili.

Scheda di espansione ingressi ed uscite per ZARA BT A. Comprende due uscite, due ingressi di comando e quattro ingressi di sicurezza non...

RADIUS LED BT A R1
Cod. D114093 00003

Lampeggiante con antenna integrata per motori alimentati in 24 V.

RADIUS LED BT A R1 W
Cod. D114168 00003

Lampeggiante con antenna integrata per motori alimentati in 24 V. Luce lampeggiante bianca.

RADIUS LED BT A R0
Cod. D114094 00003

Lampeggiante senza antenna integrata per motori alimentati in 24 V.

COMPACTA A20-180
Cod. P111782

Coppia di fotocellule orientabili di 180° in orizzontale. Portata 20 metri. Alimentazione 12 - 33Vac / 15 - 35Vdc.

BBT BAT CBOX DUO
Cod. P125052

Kit batterie di emergenza per quadro serie DUO, completo di cablaggio e schedina di alimentazione. Versione per montaggio dentro la scatola.

BBT BAT
Cod. P125020

Kit batterie di emergenza per THALIA, THALIA P, ZARA e PHEBE

EBP BT A 24V
Cod. P123032 00003

Elettroserratura verticale 24V.

MITTO STYLE C4
Cod. D112307

Trasmettitore a 4 canali. Portata 50/100 m. Alimentazione 3 V con 1 pila tipo CR2032. Colore nero con inserto portachiavi cromato.

MITTO COOL C2
Cod. D112306

Trasmettitore a 2 canali. Portata 50/100 m. Alimentazione 3 V con 1 pila tipo CR2032. Colore blu.

MITTO COOL C4
Cod. D112318

Trasmettitore a 4 canali. Portata 50/100 m. Alimentazione 3 V con 1 pila tipo CR2032. Colore blu.
