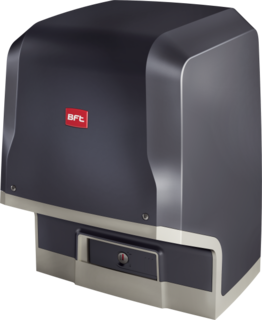

Moteur pour portail coulissant extrêmement robuste et performant

ICARO SMART AC A2000

Code ou référence produit P925236 00002
  • SCHÉMA DIMENSIONNEL
dessin technique ICARO SMART AC A
Technologies
  • Nouveau système de codage pour le clonage direct des télécommandes.
    Basé sur la technologie à microprocesseur, ce système permet de cloner chaque télécommande MITTO en une télécommande MITTO REPLAY.
    En fait, la première commande radio « enseigne » à la deuxième le code correct par auto-apprentissage dans le récepteur lors de la première utilisation.
    Cette opération se déroule avec un très haut niveau de sécurité via le système de transmission fiable à code tournant (« Rolling Code »).

  • La poussée nécessaire pour opérer en toute sécurité.
    Ce système intelligent de gestion et de contrôle du couple est fondé sur la technologie à microprocesseur des centrales Bft.
    Après l'acquisition des données des différents détecteurs, D-Track met à jour la force (le niveau) de poussée nécessaire à accomplir la manœuvre.
    D-Track simplifie, en outre, les certifications prévues par les réglementations et normes applicables que l'installateur doit établir.
    En revanche, les centrales traditionnelles ne permettent pas une détection de la position exacte du portail et adoptent par conséquent des forces (niveaux) de poussée constantes, sans jamais toutefois garantir une sensibilité stable pendant les manœuvres d'ouverture et de fermeture.
    Les dispositifs Bft, par contre, enregistrent les plus petites variations de force du portail ou de la porte dues, par exemple, aux différences de température ou à l’usure et permettent donc de toujours fournir au moteur le couple optimal.
    En outre, une centrale traditionnelle ne pourrait pas détecter les variations de la poussée nécessaire et finirait même par détecter des obstacles inexistants.
    Le système BFT garantit par conséquent une sécurité d'utilisation totale de l'installation et un fonctionnement optimal quelles que soient les conditions ambiantes, la température ou le degré d'usure mécanique.

  • Pour une transmission sécurisée.
    Les émetteurs BFT utilisent un système de codage dynamique (à code tournant) permettant de gérer en toute sécurité les commandes et évitant tous risques de piratage intentionnel.
    Le code émis par l'émetteur à la centrale de commande est différent à chaque appui. Ce code n'est reconnaissable que par le récepteur et n'est accepté qu'une seule fois.
    L'algorithme généré empêche donc la reproduction du code.

  • Monté sur une gamme spécifique de barrières Bft, ce réducteur garantit une longue durée de cycle ne nécessitant pas un entretien, un fonctionnement très silencieux et l'irréversibilité du mouvement .

  • Ce dispositif offre une haute résolution sans contact et est spécialement destiné à la détection des obstacles.
    Cet encodeur garantit une inversion de mouvement rapide et optimise la fluidité du mouvement en accélération comme en décélération.

Opérateur 230 V pour la motorisation de portails coulissants jusqu'à 2000 kg kg avec codeur absolu. Vitesse du vantail 9 m/min. Fin de course Electromécanique. Doté d'un embrayage mécanique de sécurité, de la gestion du couple par la technologie D-track et d'un réducteur à bain d'huile.

Tableau de commande incorporé
LEO B CBB L02
Assistance

Attention : Pour bénéficier de la garantie officielle sur les produits Bft achetés en ligne, vous devez vérifier que le détaillant est homologué par Bft.

Documentation technique
Caractéristiques techniques
Type de fin de course Electromécanique
Réaction à l’impact Embrayage mécanique + codeur
Ralentissement Oui
U-Link Oui
Centrale de commande Leo b cbb l03
Alimentation carte 230 v
Puissance consommée 750 w
Blocage Mécanique
Déblocage À levier avec clé personnalisée
Fréquence d’utilisation Très intensif
Indice de protection Ip24
Température d’utilisation (maxi) -20 ÷ 55 °c
poids max. du portail 2000 kg
tension d’alimentation CA 230 v
Module pignon 4
Vitesse du portail 9 m/min
Mesures impériales

Les données indiquées ici sont fournies à titre d’information uniquement.

Type de fin de course Electromécanique
Réaction à l’impact Embrayage mécanique + codeur
Ralentissement Oui
Centrale de commande Leo b cbb l03
Alimentation carte 230 v
Puissance consommée 750 w
Blocage Mécanique
Déblocage À levier avec clé personnalisée
Fréquence d’utilisation Très intensif
Indice de protection Ip24
Température d’utilisation (maxi) -4 ÷ 131 °f
poids max. du portail 4409.24 lbs
tension d’alimentation CA 230 v
Module pignon 4
Vitesse du portail 9 m/min
Accessoires

Voici les accessoires conseillés pour ces produits.

  • CVZ-S Cod. N999320 Crémaillère en steel, module 4, section 30 x 8 mm, longueur 1 m, fixation par vis avec supports.
    Capacité maximale 800 kg.
    Crémaillère en steel, module 4, section 30 x 8 mm, longueur 1 m, fixation par vis avec supports.
    Capacité maximale 800 kg.

  • CFZ Cod. D571054 Crémaillère en acier zingué, module 4, section 22 x 22 mm, longueur 2 m, fixation par souder.
    Capacité maximale 2000 kg.
    Crémaillère en acier zingué, module 4, section 22 x 22 mm, longueur 2 m, fixation par souder.
    Capacité maximale 2000 kg.

  • CP Cod. D221073 Crémaillère en nylon armé, module 4, section 22 x 22 mm, longueur 1 m, fixation par vis avec oeillets de réglage.
    Capacité maximale 600 kg.
    Crémaillère en nylon armé, module 4, section 22 x 22 mm, longueur 1 m, fixation par vis avec oeillets de réglage.
    Capacité maximale 600 kg.

  • THEKE B PRA 01 Cod. P125018 Caisson métallique de protection pour les opérateurs coulissants séries ARES et ICARO. Caisson métallique de protection pour les opérateurs coulissants séries ARES et ICARO.

  • SFI Cod. N999156 Plaque d'ancrage pour les opérateurs ARES et ICARO (livrée avec l'opérateur). Plaque d'ancrage pour les opérateurs ARES et ICARO (livrée avec l'opérateur).

  • B EBA RS 485 LINK Cod. P111468 Carte d'extension pour la connexion d'une série de centrales de commande avec gestion des commandes via une liaison série. Carte d'extension pour la connexion d'une série de centrales de commande avec gestion des commandes via une liaison série.

  • CVZ Cod. D571053 Crémaillère en steel, module 4, section 30 x 12 mm, longueur 1 m, fixation par vis avec supports.
    Capacité maximale 1000 kg.
    Crémaillère en steel, module 4, section 30 x 12 mm, longueur 1 m, fixation par vis avec supports.
    Capacité maximale 1000 kg.

Affichez tous les accessoires
